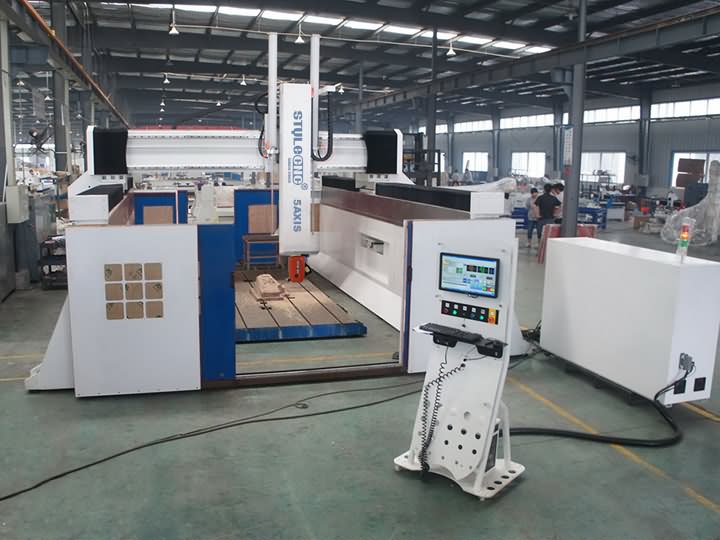

工業五軸數控雕刻機用于 3D 銑削
工業五軸數控雕刻機專為 3D 金屬和泡沫模具制造、汽車車身制造、船舶和建筑模型、圖案制作中的數控銑削和切割。現以成本價出售工業五軸數控機器。

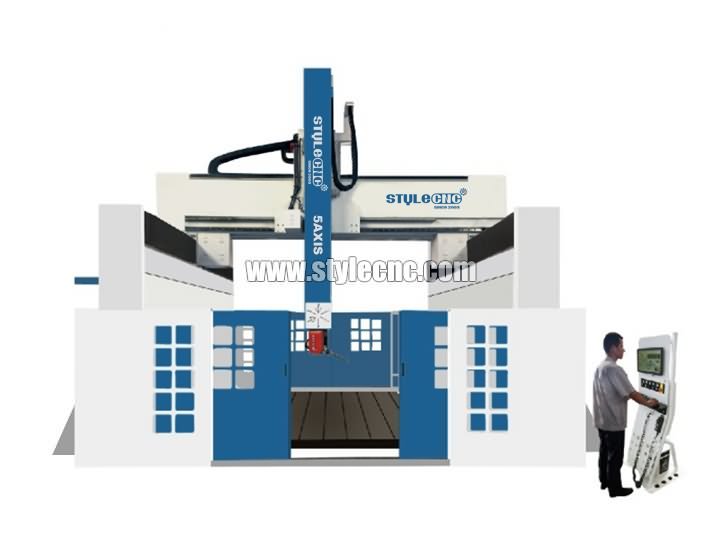

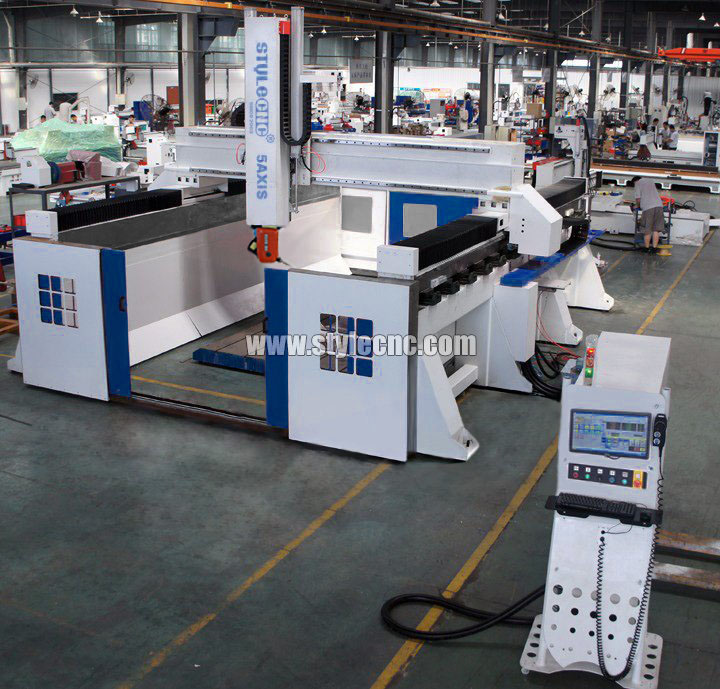

STM2040 五軸數控銑床是一款大型工業數控加工中心。該數控機床專為高精度加工而設計，采用超大尺寸鋼架結構，機床的剛性對于生產高質量零件和消除刀尖振動至關重要。它特別適用于模具制造行業，工作區域為 5x2000x4000100mm. 工業五軸數控雕刻機允許以全五軸方式加工極大零件。
工業五軸數控雕刻機應用
STM2040五軸系列是一款功能強大的高性能生產機器，適用于大型五軸數控加工。它標配 12kw HSD 主軸、Yaskawa 數字封閉式伺服傳動裝置、帶移動龍門設計的螺旋齒條和小齒輪。它還可選配精密加工的鑄鋼 T 型槽工作臺，用于精確固定大型模具。五軸數控機器廣泛應用于模具制造、船舶制造/海洋和模型制作行業。

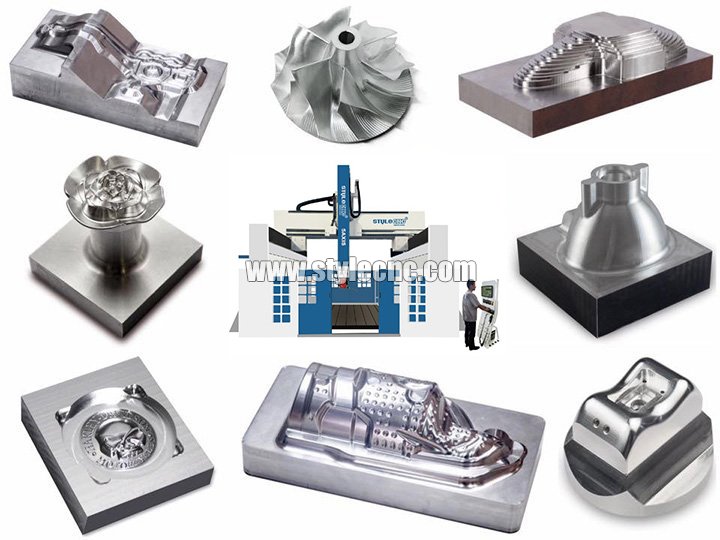

模具行業：雕塑、大型非金屬模具、汽車消失模、木船模型、木模航空等木模。
有色金屬：鋁、銅、合金等輕有色金屬加工。
工業五軸數控雕刻機技術參數
| 型號 | STM2040-5A | |
| 運動類型 | 移動龍門架 | |
| X工作面積（MM） | 2000 | |
| Y工作面積（MM） | 4000 | |
| Z工作區(MM) | 1100 | |
| C 旅行 | ±213° | |
| 旅行 | ±112° | |
| 雙擺頭 | 12KW 液冷式 HSD | |
| 速度范圍 | 22000轉速 | |
| 伺服電機品牌 | 安川 | |
| 工作臺尺寸(MM) | 2000 x 4000 | |
| 產品固定形式 | 可選配帶 T 型槽的鑄鋼工作臺 | |
| 刀庫 | 線性工具架（8 個位置） | |
| 控制系統 | 新泰克 | |
| 機器尺寸 | 7000 x 6300 x 4600mm | |
| 總重量 | 22000Kg | |
| 總功率（kw） | 24KW | |
| 電壓 | AC415V / 50HZ | |
| 數據傳輸 | RJ45 – USB | |
| 文件交換 | G代碼 | |
| 最大速率 | X軸 | 40 m/min |
| Y軸 | 40 m/min | |
| Z軸 | 40 m/min | |
| C 軸 | 40 m/min | |
| A 軸 | 40 m/min | |
| 保證時間 | 12個月 | |
| 選擇項目： | 250m3/小時真空泵 | |
| Alphacam 或 Delcam 軟件 | ||
工業五軸數控雕刻機標準配置
1.五軸數控雕刻機采用優質四排滾珠軸承、寬線性導軌和自潤滑塊，可平衡各方向的受力，確保機器加工時的精度和強度。
2、Z軸可加高至900mm，適合加工大型、超厚材料。
3、智能化加工越界保護設計，可防止加工過度造成的機械沖擊。
4、多種加工速度可單獨控制，空轉速度及滾輪設定，大大提高加工產品的質量及加工效率。
5. 旅游區 STM2040五軸機器：3000 x 4800 x 1500mm。
6. 超重型焊接鋼框架和龍門架，可實現最大的直線度和剛度。
7. 12KW HSD 液冷主軸。
8. 8 位置線性自動換刀，配備 HSK63F 精密刀具夾緊。
9.THK終身潤滑直線導軌和導軌塊。
10. 安川數字伺服驅動器和電機，功率大、精度高、速度快。
11.新代 – PC 接口數控系統。
12.機器自動潤滑系統（選配）。
13. MPG XYZAC 手輪，方便原點和工件設置。
14.對刀裝置。
15. 一套入門木工工具。
16. 3 個夾頭，可選 1-20mm （如果需要，也可以使用英制）。
17. 附帶 1 個 HSK 63F 刀架。
18.變頻器：臺灣臺達變頻器0-22000rpm控制。
19.德國施耐德電子備件。
20.日本OMRON限位開關。
21.MAXICAM雙護套、阻燃、高柔性拖鏈電纜，可彎曲300,000萬次。
22. Igus 電纜鏈承載系統。
23.電壓：3PH 415V 50HZ。

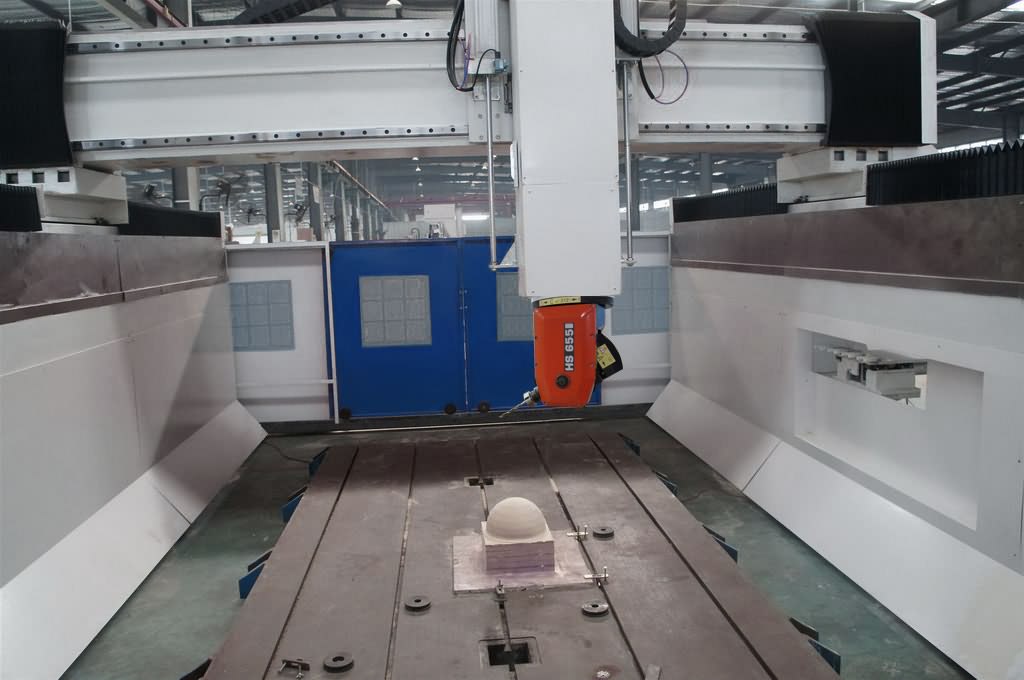

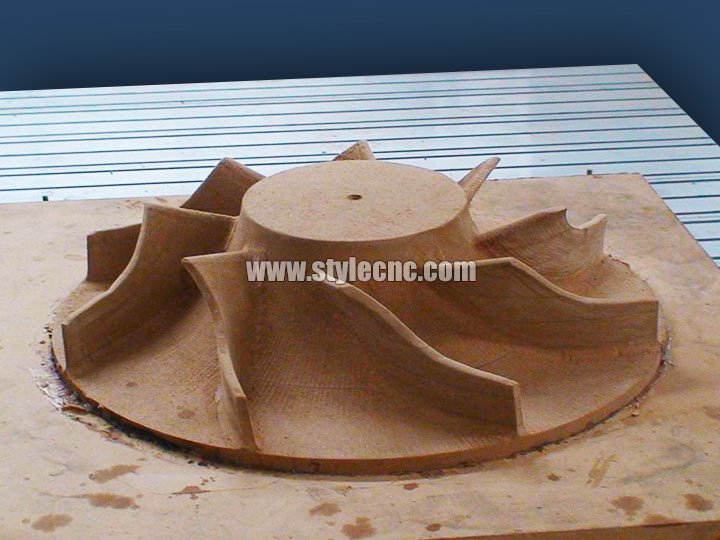

五軸數控雕刻機加工

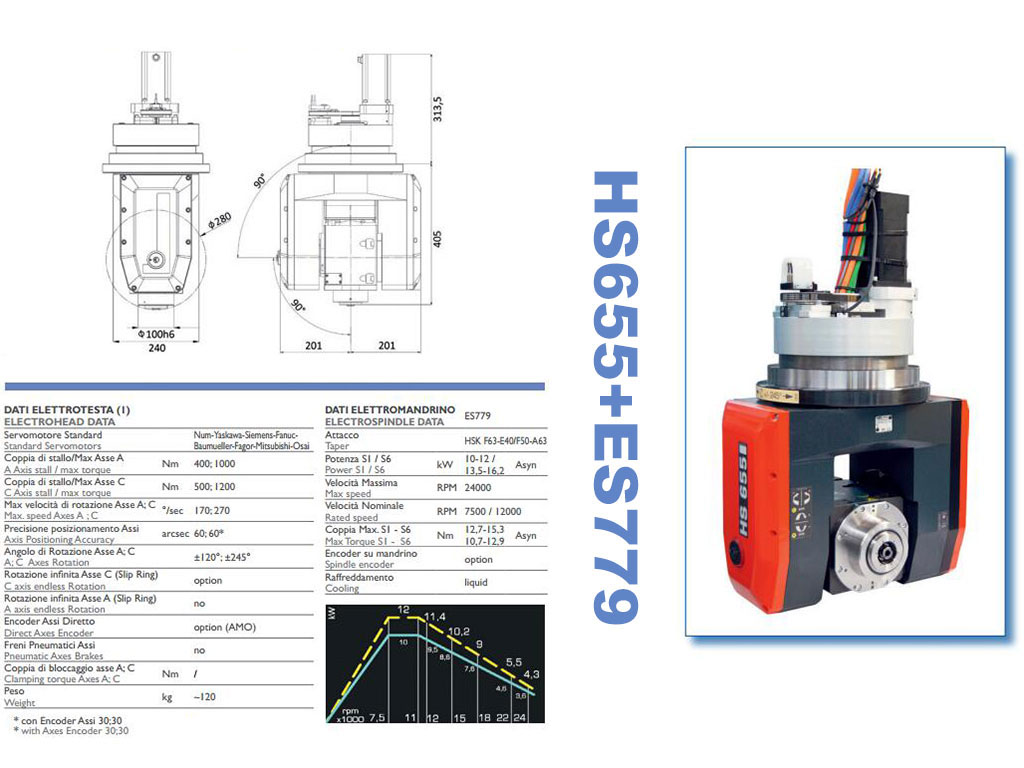

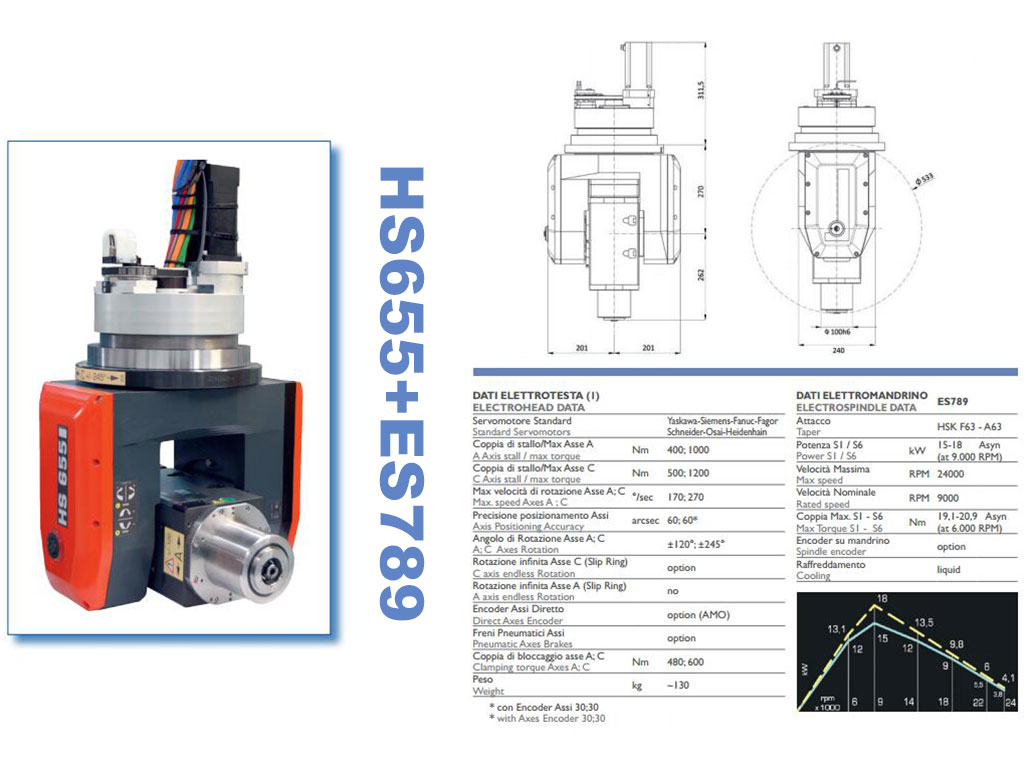

HSD主軸

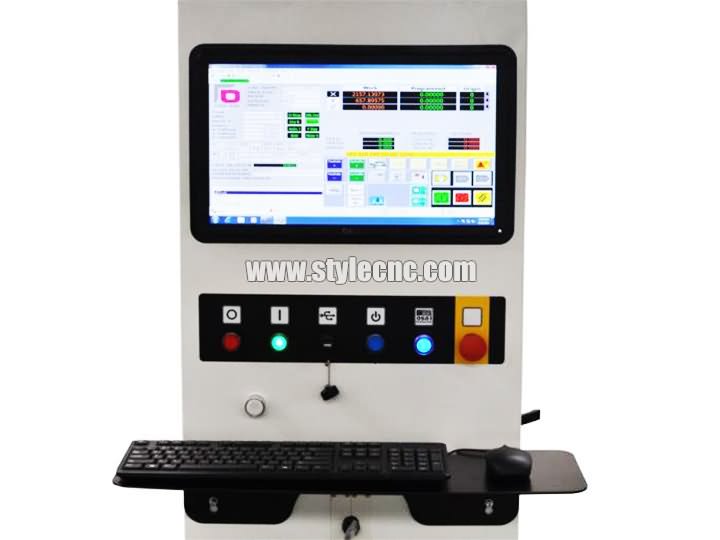

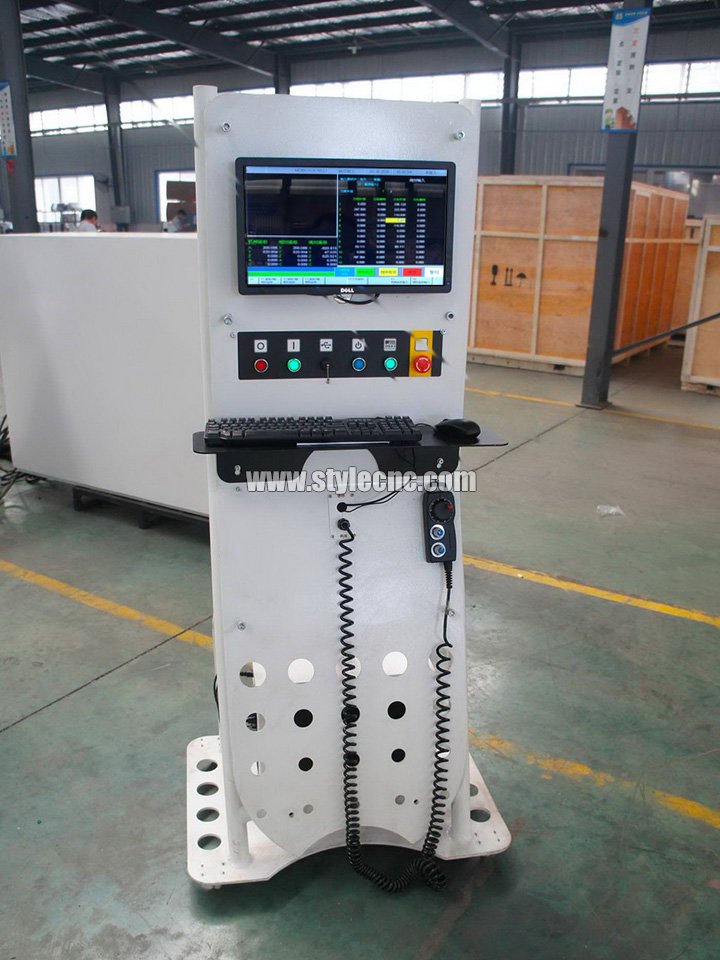

新代控制系統

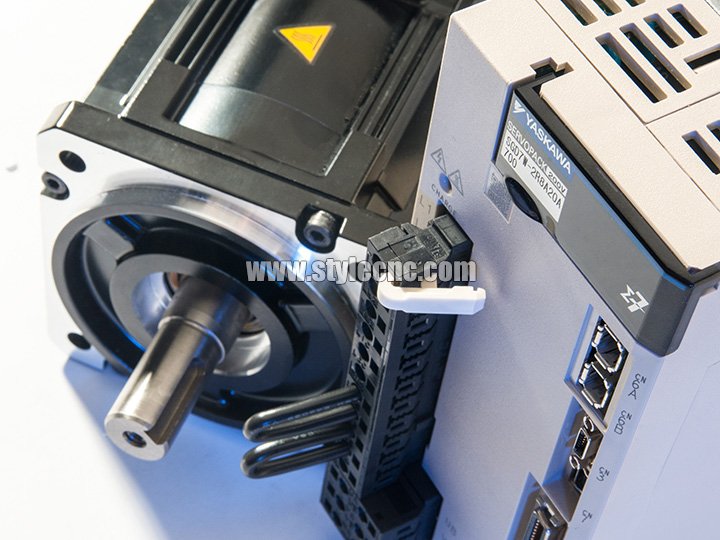

安川數字伺服驅動器和電機

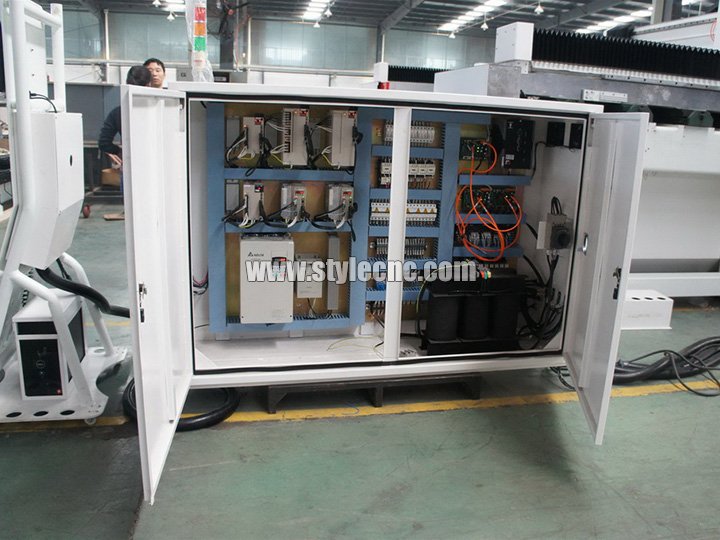

電氣閣

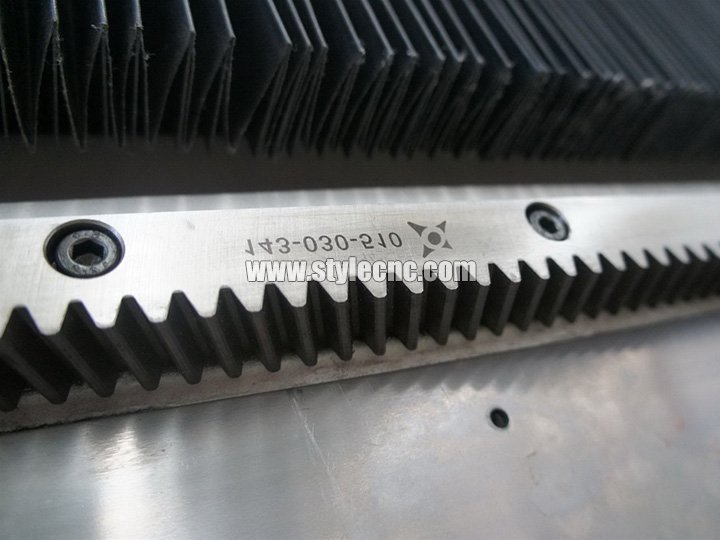

Herion 斜齒條和小齒輪
工業五軸數控雕刻機可選項目
1. 精密加工的鑄鋼 T 型槽工作臺，用于精確固定大型模具。
2.用于切割有色金屬的油霧冷卻系統。
3.機器自動潤滑系統。
4. 額外的工具架。

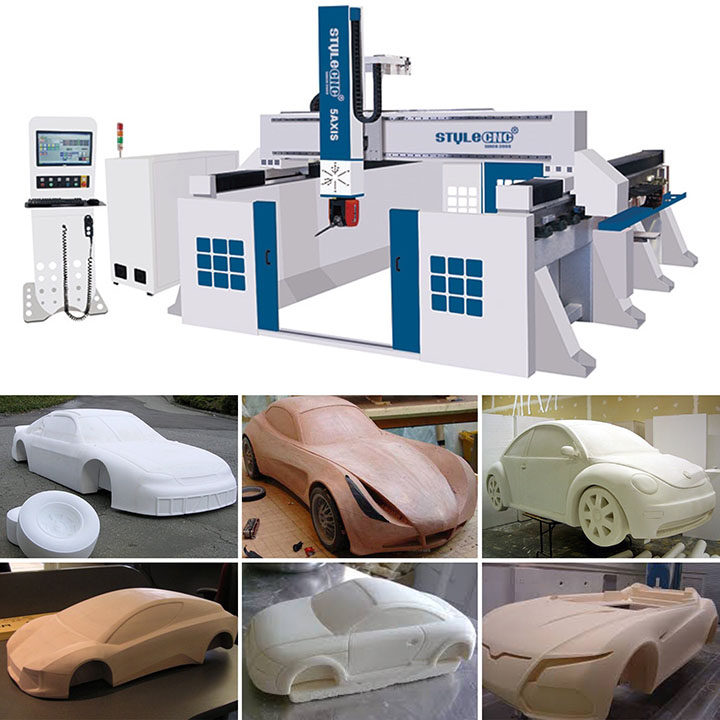

工業五軸數控雕刻機項目
